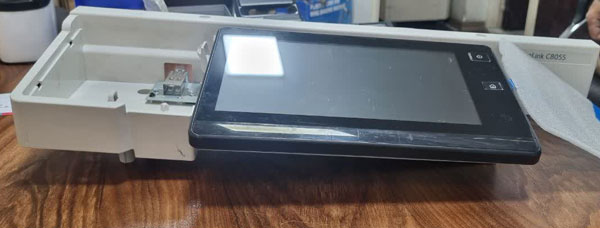

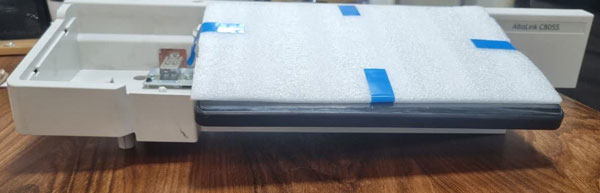

پنل لمسی (Touch Panel) زیراکس سری 80 یکی از حیاتیترین بخشهای کنترلی در دستگاههای فتوکپی و چندکاره Xerox AltaLink سری 80 است. تمام دستورات کاربر، تنظیمات چاپ، اسکن، کپی، وضعیت خطاها و هشدارها از طریق این پنل مدیریت میشود. خرابی این قطعه میتواند دستگاه را عملاً غیرقابل استفاده کند، حتی اگر سایر قطعات کاملاً سالم باشند.
پنل لمسی (Touch Panel) زیراکس سری 80 چیست و چه وظیفهای دارد؟
پنل لمسی یک ماژول کامل الکترونیکی است که از اجزای زیر تشکیل شده است:
- نمایشگر رنگی LCD / TFT با رزولوشن بالا
- لایه لمسی خازنی (Capacitive Touch)
- برد کنترل پنل (UI Control Board)
- کابلهای ارتباطی با مین برد (Main Board)
- دکمههای فیزیکی جانبی (Power / Home / Accessibility)
این پنل بهطور مستقیم با برد اصلی دستگاه در ارتباط است و رابط اصلی بین کاربر و سیستم عامل دستگاه (Firmware) محسوب میشود.
دستگاههای سازگار با پنل لمسی سری 80
✅ مدلهای سیاه و سفید (Monochrome)
- Xerox AltaLink B8030
- Xerox AltaLink B8045
- Xerox AltaLink B8055
- Xerox AltaLink B8070
- Xerox AltaLink B8090
✅ مدلهای رنگی (Color)
- Xerox AltaLink C8030
- Xerox AltaLink C8035
- Xerox AltaLink C8045
- Xerox AltaLink C8055
- Xerox AltaLink C8070
🔴 نکته بسیار مهم:
پنل لمسی مدلهای B80xx و C80xx از نظر ظاهری مشابهاند اما Firmware و شناسه سختافزاری آنها متفاوت است. استفاده اشتباه باعث بوت نشدن دستگاه یا خطای ناسازگاری میشود.
علائم خرابی پنل لمسی (Touch Panel) زیراکس سری 80
خرابی پنل معمولاً با علائم زیر همراه است:
- صفحه کاملاً سیاه یا سفید با وجود روشن بودن دستگاه
- تاچ عمل نمیکند یا فقط بخشی از صفحه پاسخ میدهد
- ریست مداوم دستگاه هنگام بوت
- گیر کردن روی لوگوی Xerox
- پرش تصویر یا خطوط افقی روی نمایشگر
- عدم شناسایی لمس پس از آپدیت فریمور
دلایل رایج خرابی پنل لمسی
- نوسان برق یا نبود ارت مناسب
- نفوذ گرد و غبار یا رطوبت
- ضربه فیزیکی به نمایشگر
- اتصال یا قطع ناگهانی کابلها هنگام روشن بودن دستگاه
- ناسازگاری نسخه Firmware با پنل تعویضشده
پارت نامبرهای رایج پنل لمسی (Touch Panel) زیراکس سری 80
| نوع دستگاه | پارت نامبرهای متداول (OEM) |
|---|---|
| B80xx (سیاه و سفید) | 607K17240, 607K17241 |
| C80xx (رنگی) | 607K17242, 607K17243 |
⚠️ توجه:
پارت نامبر دقیق ممکن است بسته به Revision سختافزاری و منطقه (Region) متفاوت باشد؛ قبل از خرید حتماً شماره فنی پنل قدیمی بررسی شود.
تفاوت پنل اورجینال و طرح (Compatible)
پنل لمسی اورجینال زیراکس
✅ کیفیت تصویر بالا
✅ لمس دقیق و بدون تأخیر
✅ سازگاری کامل با Firmware
✅ عمر طولانیتر
پنل طرح یا بازسازیشده (Refurbished)
✅ قیمت اقتصادیتر
❌ احتمال کاهش حساسیت لمس
❌ نیاز به تست کامل قبل از نصب
❌ حساس به آپدیتهای فریمور
نکات مهم نصب و تعویض پنل لمسی
- حتماً دستگاه را کامل خاموش و از برق جدا کنید
- قبل از نصب، نسخه فریمور دستگاه را بررسی کنید
- کابل فلت (Flat Cable) را بدون فشار و کجشدن متصل کنید
- پس از نصب، یک Reboot کامل + UI Initialization انجام دهید
- در صورت نیاز، Firmware مخصوص مدل B یا C فلش شود
ارتباط پنل لمسی با سایر قطعات
- پنل لمسی مستقیماً به برد اصلی (Main Board) زیراکس سری B80xx متصل است
- خطاهای ظاهری پنل ممکن است به اشتباه به یونیت درام زیراکس سری C8000 یا تونر نسبت داده شوند
- در زمان تعویض مین برد، بررسی سلامت پنل لمسی الزامی است.
✅ جمعبندی تخصصی
اگر دستگاه زیراکس سری 80 شما روشن میشود اما هیچ کنترلی ندارید، اولین قطعهای که باید بررسی شود پنل لمسی است. انتخاب پنل صحیح (رنگی یا سیاهوسفید)، سازگار با Firmware و مدل دستگاه، تأثیر مستقیم بر پایداری کل سیستم دارد و از آسیب به مین برد جلوگیری میکند.
